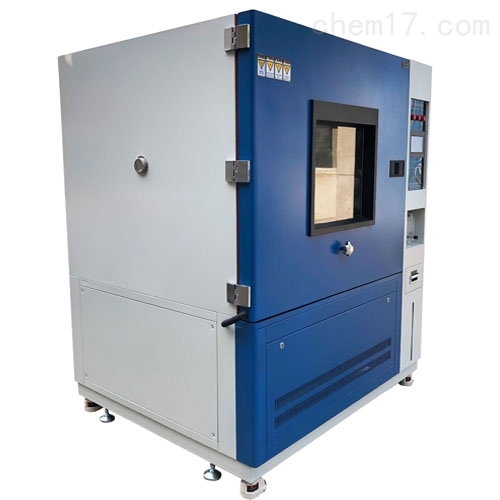

LY-010淋雨試驗箱滿足防護等級IPX3.IPX4

自然界雨水對產品和材料的破壞，每年造成難以估計的經濟損失。所造成的損害主要包括腐蝕、褪色、變形、強度下降、膨脹、發霉等，特別是電器產品因雨水造成短路而極易釀成火災。因此針對特定的產品或材料進行外殼防護水試驗是*的一道關鍵程序。

產品介紹：本產品嚴格按照IP防護等級IPX3/IPX4設計制造，主要用于外部照明和信號裝置及汽車燈具外殼防護試驗檢測,更適用以自然條件為基礎所進行的人工淋雨試驗，不帶有強風速的降雨,不考慮試件的高溫及雨水溫度溫差所引起的大量進水燈具外殼防護等級測試。

本產品嚴格按外殼防護IP等級GB/T10485-2007、GB/T4208-2008、GB/T12480-90、GB/T2423.38-2005、GB/T4942.1-2006、GB/T4942.2-1993、GB7001等相關標準設計制造；

一、產品技術參數

產品型號	LY-010
內形尺寸D×W×Hmm	1200×1200×1100
外形尺寸D×W×Hmm	1350×1500×1860
噴水環半徑	400mm
開孔數與水流量	參考下表
水管直徑	φ16mm
噴孔直徑	φ0.4mm
孔徑間距	50mm
擺管擺幅	±45°、±60°、±90°、±180°（理論數值）
試驗臺轉速	1－－3 r /min可調
樣品架承重	50kg
試驗臺面尺寸	?300㎜
控制系統	大屏幕觸摸程序控制器來完成對整個系統時間及順序控制
箱體材質	不銹鋼板發紋處理,內膽材料采用不銹鋼光板
可視玻璃門	便于觀測試驗箱體內被測試樣狀況
試驗箱底部	高品質可固定式PU活動輪,方便用戶搬移
樣品臺	箱內中心位置設計可調轉速的樣品臺
安全保護	漏電、短路、電機過熱
電源要求	AC380（±10%）V/50HZ三相五線制

LY-010淋雨試驗箱滿足防護等級IPX3.IPX4

二、箱體設計：
1、本設備設計安裝一套直徑800㎜的擺管，擺管由不銹鋼管彎制，可以作±180度往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。
2、擺管擺動的傳動裝置設計合理，制作精密，維護方便。轉動頻率由變頻器自動控制，角度可以調整，操作簡單。樣品架轉臺采用手動式升降裝置，設計載重50公斤，并且可以水平方向360度旋轉，轉速由變頻器自動控制，可以調整。整臺設備設計合理，經久耐用。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。
3、設備配備了一套相當容量的貯水設備以供應試驗所需擺管噴水之用。吸水電機將水箱中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從擺管的噴嘴噴出。如果試驗用水可以部分采用循環使用，那么經噴嘴噴出的水經過過濾之后可以回到貯水箱中重復使用。如果試驗用水不可以循環使用，實驗室必須考慮排水，使試驗用水迅速排放，以不積水為佳。
4、設備使用條件：環境溫度：5℃～＋28℃ 環境濕度：≤85%R.H

服務承諾：免費送貨上門,在對該設備安裝調試結束后,在用戶現場對相關技術人員免費做相應的操作培訓,人數不限。

IPX3/IPX4不同管徑開孔數與水流量參考表
管半徑R/mm	IPX3		IPX4
管半徑R/mm	開孔數N^a	總水流量 q_v/(L/min)	開孔數N^a	總水流量 q_v/(L/min)
200	8	0.56	12	0.84
400	16	1.1	25	1.8
600	25	1.8	37	2.6
800	33	2.3	50	3.5
1000	41	2.9	62	4.3
1200	50	3.5	75	5.3
1400	58	4.1	87	6.1
1600	67	4.7	100	7.0
^a根據規定距離布置開孔，實際開孔數N可增加1個。
